YY-AC100 是我司為室內場所研發的一款多功能采集控制主機,支持用戶通過RS485 總線方式或者LORA無線方式將多種RS485 型變送器（如：紅外探測器、煙霧探測器、溫濕度采集器、空氣質量采集器等）接入到主機，并將通過RJ45有線方式、WIFI或GPRS無線方式與我司提供的《智能環境監控平臺》或客戶自行開發的監控平臺進行數據交互，同時支持通過RS485 總線方式控制RS485型控制設備（如：智能型恒濕消毒凈化一體機、新風機、智能空調控制模塊、電動窗簾和燈控模塊等）。

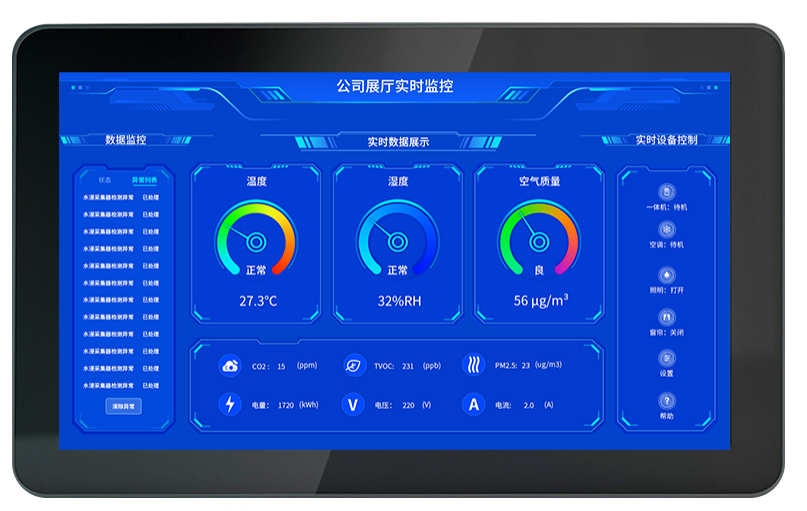

搭配本地10寸電阻觸摸屏顯示，操作界面清晰、直觀、友好，同時支持一鍵設防，時刻守護用戶的財產安全；設計多種保護功能，可靠性。
1、支持通用工業協議
2、支持自定義協議
3、支持485、232、CAN等物理接口
4、支持4G\WIFI\WAN\LORA
規格參數 | 詳細描述 |
額定電壓(Un) | 220VAC（85~305VAC），搭配國標品字頭電源接口 |
額定頻率(Fn) | 50Hz/60Hz |
整機靜態功耗 | ≤1.5W |
整機最大功耗 | ≤50W |
Core | ARM Cortex-M3 |
輸入信號 | 數字信號輸入（4路，可外接門禁等開關量信號，高有效），4~20mA模擬信號（8路） |
輸出信號 | 數字信號輸出（0路，低有效，帶載能力：≤5A），4~20mA模擬信號（4路） |
開關量 | 4個（10A 250VAC/30VDC，可外接聲光報警器或電磁閥、風機等設備）高電平輸出 |
工作方式 | 連續采集監控 |
響應時間 | 采集響應：≤5S，控制響應：≤2S |
有線通信方式 | CAN總線（0路），RS485總線（2路，可接最多50路RS485型變送器），RJ45（1路） |
通信協議 | 標準的Modbus-RTU現場總線協議、TCP/IP以太網協議及市場上現有的部分私有協議 |
無線通信方式 | 4G（支持脫機短信報警功能），WIFI，LORA |
日志存儲 | 內置數據存儲，可存儲100條記錄 |
設備地址 | 采用軟地址，易于管理識別 |
防盜功能 | 支持一鍵設防 |
狀態指示 | 正常狀態指示燈、故障指示燈和報警指示燈 |
本地顯示屏 | 標配10寸電阻觸摸屏，同時支持擴展5V UART屏 |
工作環境溫度 | -10~50℃ |
工作環境濕度 | ≤95%RH無結露 |
儲存環境溫度 | -20~85℃ |
儲存環境濕度 | ≤95%RH無結露 |
環境壓力 | 86KPa~106KPa |
IP防護等級 | IP30 |
EMC特性 | EN55032 class B級 |
保護電路 | 短路/過負載/過電壓 |
外形尺寸 | 230mm x 150mm x 50mm（長x寬x高） |
殼體材質 | 金屬 |
安裝方式 | 支持壁掛和吊頂兩種 |
整機重量 | ＜1.5Kg |
支持電纜規格 | 最大支持到AWG13，推薦AWG22 |
有線線路傳輸性能 | ≤1000 m（主機與變送器之間） |
質保期 | 2年 |
